二手Rhopoint FLEX反射雾影仪

日本Rhopoint FLEX反射雾影仪通过测量完整的反射 曲线, 该仪器能在单次测量中,可同时得到光泽度、反射雾影和橘皮(DOI/RIQ 值)的数值。

商品详情

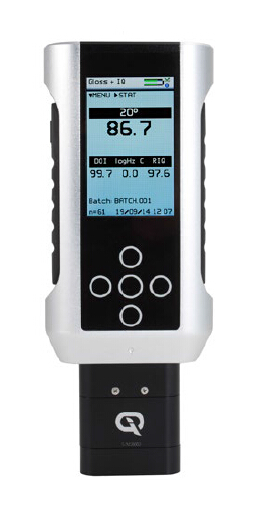

Rhopoint IQ反射雾影仪/光泽度仪介绍

Rhopoint IQ 系列已成为涂料涂装领域中反射性表面测量的标准仪器,尤其在汽车和船舶涂装领域更是如此。通过测量完整的反射曲线, 该仪器能在单次测量中,可同时得到光泽度、反射雾影和橘皮(DOI/RIQ 值)的数值。

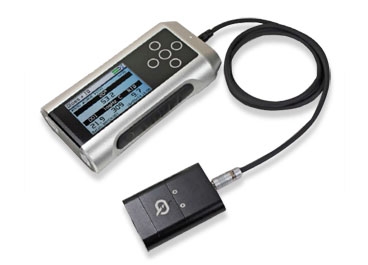

Rhopoint IQ FLEX 20 将这项技术带入专为棘手表面或小型部件设计的新形式。 IQ FLEX 20 传感器拥有小巧外形,与传统光泽仪相比,能够更加高效地测量曲面,且更易于进入较难触及的区域。

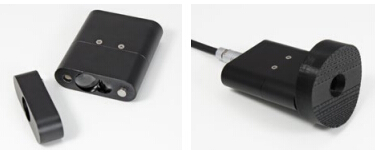

Rhopoint FlEX反射雾影仪传感器

Phopoint 反射雾影仪

在即便是最细小的部件性能和重复性改善方面, Rhopoint IQ FLEX 20 也能进行客户定制,可配备各种磁附式适配板。

通过使用 3D 打印技术,可通过 CAD 图创建定制测量模具, 根据实际应用轻松更换适配板:

• 可测量小型部件和曲面等更小的尺寸(4mm 和 2mm 直径两种尺寸)

• 测小型部件、按钮和控制器有更好的重复性

• 专为在线应用设计的非接触板

针对精密表面,适配板可使用指定的橡胶、 毡制品或塑胶。

(注意:适配板定制仅适用于 FLEX 20,不适用于 FLEX 60。)FLEX 型号有 20° (FLEX 20) 或 60° (FLEX 60)两个角度可选

先进特性——可实现快速轻松测量



•小型测量探头,可测量小型或曲面部件

•易于阅读的全彩屏幕,具有自动旋转功能

•自带统计功能和图形分析功能

•可通过 USB 将测量结果下载到 PC 机,无需安装软件

•用户可自定义批次说明名称

•可兼容蓝牙

•一键测量

•2 秒内的快速测量

•快速同步测量所有参数

Rhopoint IQ FLEX 可测量

光泽度 • 反射雾影 • DOI • 峰值光泽 • 反射曲线

(注意:由于上述指数仅适用于 20° 光学结构,因此 FLEX 60 生成的除光泽度以外的表面指数均为相对近似值。)

光泽度

测量从表面反射的光量比例。测量单位:GU

光泽度峰值(峰值光泽)

极窄角度下的光泽度峰值。测量单位:GU

反射雾影

由表面的细微纹理或残留物导致的乳状反射现象。测量单位:HU或LogHU

DOI

测量产品在被测反射表面反射成像的清晰程度。测量范围:0-100,100 为超光滑表面。

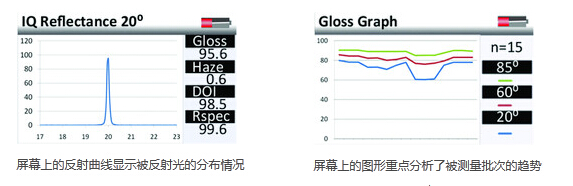

反射曲线

此检测仪可显示 17-23° 的表面反射曲线。曲线的形状说明了光如何与表面相互影响。接近镜面方向的锐曲线说明反射表面高度光滑。

日本新反射雾隐仪特点

不同的纹理和形变因其尺寸和频率产生了形状独特的曲线。可将完整的反射信息下载到 PC 机进行进一步分析和比较,无需接口软件。

Rhopoint FLEX反射雾影仪测量参数



测量面积
FLEX 20°:6mm x 6mm
FLEX 60°:6mm x 9mm
光泽度测量规格
分辨率 0.1 GU • 重复性 +/- 0.2 GHU • 重现性 +/- 0.5 GU
峰值光泽
20° +/- 0.09905° 时测得的峰值光泽
反射雾影规格
17.2-19° 和 21-22.8° 时测得的接近镜像反射
雾影单位 HU 和 LogHU 可互相转换
分辨率 0.1 HU • 重复性 +/- 0.5 HU • 重现性 +/- 1.5 HU
标准:ASTM E430, ISO 13803
DOI 测量规格
分辨率 0.1 • 重复性 +/- 0.2 • 重现性 +/- 0.5
标准:ASTM D5767
测量角度规格
测量范围:14-26°
角分辨率:0.025°
分辨率:0.1 GU



机器规格



自动旋转全彩屏幕 高分辨率彩色显示屏
亮度可调节
6 按键触摸显示界面
结构 全铝结构:外壳、光学部件、标准支座
统计分析 最大值、最小值、平均值、标准偏差
所有测量参数
图形分析 自带趋势分析
光泽度和其他参数
电源 可充电锂电池
电源接入方式 内部电池/USB/电源充电器
充电时间 电源充电器:4 小时
内存 8 MB –> 999 个读数
用户自定义批次编号
数据传输 蓝牙
兼容 PC 机和 MAC
USB 连接
无需安装软件
尺寸和重量 150mm x 79mm x 34mm(不含探头)(长 x 宽 x 高)
550g
毛重约为:1.5kg
商品代码:9027 5000



随机配件



仪器配备 20º 或 60º 柔性探头 校准片配底座
USB 数据线
迷你 CD 光盘
操作说明书
蓝牙数据应用程序
Excel 电子数据表示例
教学视频
选配件(仅适用于 Flex 20) 微型尺寸适配板:2mm 或 4mm
特别定制的 3D 适配模具,专为客户应用设计打印
在线测量固定工具包



(注意:由于上述标准仅适用于 20°光学结构,因此 FLEX 60 生成的除光泽度以外的表面指数均为相对近似值。)
