色差仪是怎么测量总色差△E值的?

发布:色差仪维修 时间:2023-03-14

色差仪在测量两个样品的颜色差异时,会给出总色差△E值。对于这个总色差△E值的计算方法,很多的用户还不是很清楚。本文对色差仪总色差△E值的计算方法及范围、单位做了简要介绍,对此感兴趣的朋友可以了解一下!

总色差△E值

色差仪测量总色差△E值的方法:

色差(ΔE)是指定量地对色知觉差异进行表示,通俗说法为一种颜色与另一种指定颜色色知觉差异数值的多少。两种颜色之间的差异可以用孟塞尔表色系统或CIE表色系统的相关特征参数进行区别,如明度、色相、彩度、XYZ三刺激值等。

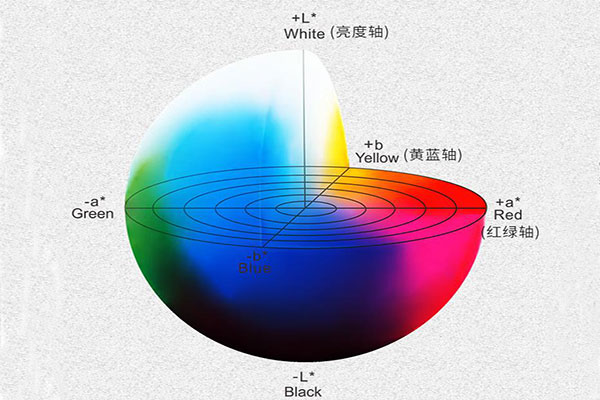

L*、a*、b*颜色系统三维空间是目前最流行的用于测量物体颜色的色空间。它是CIE定义的均色三维色空间之一,如下图所示。该三维直角坐标系统中,以明度L*和色度坐标a*、b*来表示颜色在空间的位置。

色差仪LAB颜色空间

色差ΔE是一个综合值,取决于两种颜色之间的L、a、b差之坐标值。ClE Lab色空间中两个颜色的色度坐标值(L*样品,a*样品,b*样品)和(L*标准,a*标准,b*标准)之间的差值ΔE通过如下公式进行计算:

ΔE=[(ΔL*)2+(Δa*)2+(Δb*)2]1/2

其中:ΔL*=L*样品-L*标准,为明度差异;△L*为正值,样品颜色偏浅色方向;为负值,样品偏深色方向。

△a*=a*样品-a*标准,为红/绿差异;△a*为正值,样品颜色偏红;△a*为负值,样品偏绿。

△b*= b*样品-b*标准,为黄/蓝差异;Δb*为正值,样品颜色偏黄;△b*为负值,样品偏蓝。

用ΔE来评价色差时,△E越小表示样品与标准颜色越接近,反之则表示两种颜色相差越远。

色差仪总色差△E值多少正常?

经常有用户问使用色差仪检查产品时数值相差多少为合格?其实正常情况下总色差大约0.8就能够分辨出色差,但是不同行业,不同厂家,不同产品的要求不一样,对色差要求有一定差异。在印刷行业因为色彩属于比较难控制的,所以,色彩范围要求相对而言比较宽松,只要在1.5-3这个范围以内都被认为是正常的。要是电子产品行业则要求色差控制在0.5以内,如果是纺织业色差要求是在2.0范围以内,它的色差范围也比较大,原因跟印刷行业差不多。而塑胶行业和涂料行业的色差都要求控制在1.0以内,如果超过了这个范围,那么,这样的产品无疑是不合格的,所以,大家在使用色差仪的时候需要根据具体的行业来看测出来的色差是否正常。

另外在使用色差仪时,用户自身的操作不当,也会导致测量的结果不准确。例如色差仪电源电压不稳定,光源发光就不稳定;校准板未能够成功校准;测量样品的测量面积过小,少与仪器镜头面积等等。用于可以根据色差仪操作规范要求,正确的完成测色步骤。

一般情况下色差仪都会给出相应的L*,a*,b*,△E相应的结果。你可以根据实际结果来比对,根据过往的经验:

当△E在0-1之间,色差肉眼是分辨不出来的。

若△E在1-2之间,人的眼睛轻微的察觉了,如果色差敏感度不高的话,还是看不出来。

如果△E在2-3之间,可以稍微清晰的辨别出物质间的色差,不过相对来说还不是很明显。

一旦△E达到了3.5-5之间,色差就非常明显了。

那么△E在5以上,看起来就是两种颜色了。

色差仪总色差△E值的单位是什么?

色差是指两个试样在颜色知觉上的差异,它包括明度差、彩度差和色相差三方面。色差是指两个颜色经测色仪器测量后,再经色差公式计算出的这两个颜色的差异值。颜色间的差异值以DE或△E表示。E是德语单词Empfindung(感觉)的第一个字母;D是希腊字母,表示某方面的差别。DE表示两个颜色彼此间的差异值。△E表示色彩空间内两个色样彼此间的距离差距。

作为色差的计算单位,以前常用NBS。1939年,美国国家标准局采纳贾德等人的建议而推行Y1/2,a,b色差计算公式,并采用此公式计算颜色差别的大小,以绝对值1作为一个单位,称为“NBS色差单位”。

1NBS色差单位其实是一种色差计算公式下的单位,不过市场上的高精度色差仪产品有很多都包含多种色差计算公式,比如三恩时色差仪就包含多种色差公式。这种情况下我们就无法说NBS就是色差的单位。虽然不同色差公式的单位都和NBS单位大致同样,不过其实还会有一定的区别。所以应用不同的色差公式的时候,色差的单位其实是不同的。

NBS单位曾经被作为所有色差计算公式的单位,持续了较长一段时间,不过在上世纪七十年代以后,随着大量的色差公式出现(如上面的CIE1976L*a*b*和CIE1976L*u*v*),一律采用同样的标准计算单位就显得不精准,并且也没有必要。为了更为科学合理表示色差值,大家就会直接采用△ECIE、△ECMC不再应用NBS单位。

可以看出来色差其实也没有固定的单位,所以用户在表述测量结果的时候,只需要注明是何种色差计算公式即可。

色差仪为什么要用总色差△E值?

1.现有理论的缺陷

颜色理论现有的不足,加上光谱测量的复杂性和数学处理的复杂性,各国各公司按照国际标准研制的色差仪,测量从红到蓝各种同样颜色的同一块色板的结果总有一定的差异。

2.色差仪台间差影响

同一公司的同一型号色差仪,都会有台间差,测同样一块标准色板,两台仪器读数就会不同。随着仪器使用时间的推移,特别是各台仪器使用者对随机自带的校准白板保管使用的不同,这种差异还会扩大。

就市场上的色差仪而言,只有昂贵的双光束(一束同时检测点亮的照明灯的光谱)的参比级的台式分光色差仪(必须每年定期维护和用传递标准的一套彩砖定标)才可达到0.08-E。这样,测同样一块标准色板,两台仪器测量数值就会不同。随着仪器使用时间的推移,特别是各台仪器使用者对自带的校准白板保管使用的不同,这种差异更明显。

3.△E值的稳定性

尽管不同色差仪测得的颜色三刺激值有偏差,但是用于同一块参照标准与另外的样板间比较色差,不同仪器测得的色差值:4E,4a,4b却是非常接近的。这也正好是人们对颜色管理的基本要求。所以有了参照标准后,不同仪器测得的色差值就有了实际应用价值。这也是得到普遍应用的原因。各方将通过协议,定义容许的色差,即可接受的允差避开用三刺激值Lab的具体值来管理。
