色差仪几何光路结构之多角度光路结构仪器原理

在颜色测量技术中，已有的测色仪器包括45/0°、多角度和d/8°积分球等不同集合光路的色差仪，不同结构的色差仪，其工作原理是不同的。本文对色差仪几何光路结构之多角度光路结构仪器原理做了介绍，对此感兴趣的朋友不妨了解一下！

色差仪几何光路结构：

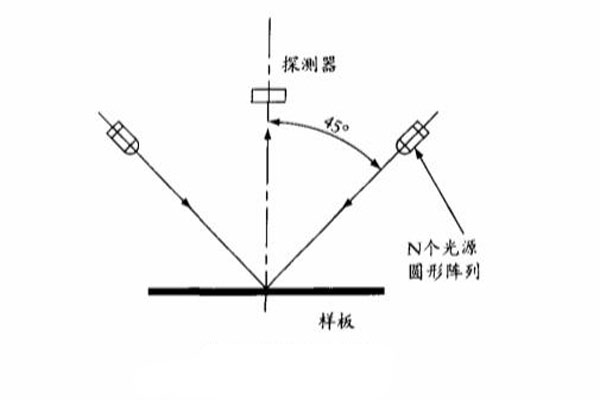

45/0°测量结构是以被测样品表面的法线为基准，光源在0°位置，接收器在与法线呈45°位置。光源垂直于物体表面入射，镜面反射光与入射光重叠逆向返回；散射光中45°位置的散射光被接收器接收。所以，45/0°测量结构仪器测量的是特定角度的物体散射光。为了减少样品表面的不均匀性反射对测量稳定性的影响，一般会有多个接收器在45°位置环形排列。其原理如下所示：

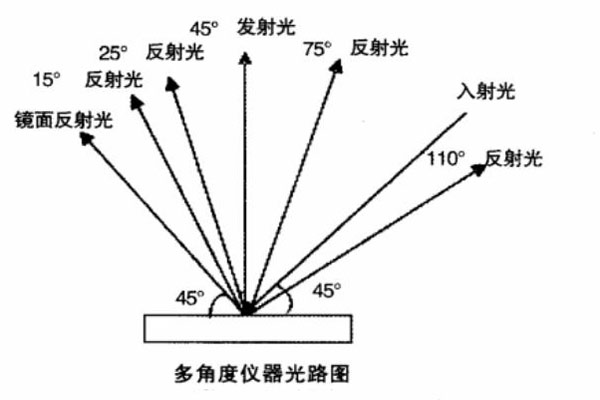

多角度色差计主要测量15°、25°、45°、75°、110°这5个角度的数值，其原理如下图所示。

积分球式测量仪器的光路图如下图所示，其基本原理为：光线垂直照射在测量物体上，反射光线在积分球内被均匀反射（积分球的内表面采用完全反射漫射材料，光线可以被来回反射）后单角度接收。相当于一个均匀的球体发光，照射在测量物体表面，测量它的光谱反射率。一般在球体内部与接收角度相对的位置上安装一个光泽吸收陷阱，当打开这个光泽吸收陷阱时，可以将任何镜面反射削减到最小值，这种测量方式称之为“排除镜面反射”（SPEX）。其结果与上述的0：45°仪器的测量结果相似，当我们测量高光表面的颜色外貌，需要考虑镜面发射的光泽影响时，关闭光泽吸收陷阱，采取“包含镜面反射”方式测量（SPIN）。

多角度色差仪的测色原理：

多角度色差仪顾名思义就是有多个测量角度的色差仪，它一般根据光源照射角度的不同，可以分为15°、25°、45°、75°和110°等多个测量角度，其测量的是不同角度的散射光。多角度色差仪主要测量15°、25°、45°、75°、110°这5个角度的数值，这里就以5角度结构为例，光源位于与法线呈45°位置，共有五个接收器，这五个接收器分别与镜面反射线呈15°、25°、45°、75°和110°。其比单角度结构仪器多了4个接收器，其测量的是不同角度的散射光。

45°照明时，为了区分这些角度，依次将其表示为：45as15°，45as25°，45as45°，45as75°，45as110°，as之前的数字表示光源与法线的角度值，as之后的数字为接收器与镜面反射光的角度值。

特殊效果样品在观测角度发生变化时，除了明度发生变化外，其色相也发生变化，特别是15°附近位置；而且当光源位置发生变化时，15°位置的色相会有显著变化。

多角度色差仪在测色时是模拟人眼对红绿蓝光感应的检测仪器，可以对被测物体进行多种角度分析。一般来说，常会选择15°、45°、110°的角度进行分析。
