进口色差仪积分球故障类型及不同故障解决维修方法

积分球是进口分光色差仪的核心光学核心部件，依托内壁高漫反射涂层实现光线均匀积分，直接决定测试数据的精度与稳定性。但色差仪积分球属于精密器件，在使用的过程中会出现各种各样的故障问题。下文对进口色差仪高频积分球故障类型及故障原因、故障解决方法做了介绍，以便大家遇到类似情况可以参考解决。

进口色差仪积分球常见故障类型：

1.积分球内壁污染、光路积灰故障

故障现象：黑白校准通过率低、复测数据波动大、ΔE重复性变差、浅色测量偏暗偏灰，无固定报错代码但测色精度持续下降；严重时触发基础校准异常提示。

故障成因：长期裸露放置、测试环境粉尘多、样品碎屑飞入、手部触碰测量口、测试带油脂汗液的样品，导致积分球内壁、测量窗口、光孔边缘堆积灰尘与细微污渍，遮挡光路、削弱光线积分效果。

2.积分球涂层老化、脱落故障

故障现象：仪器频繁校准失败、同一样品多次测量数据无规律漂移、深浅色测量偏差极大、同色异谱判定异常；手电筒照射测量口，可观察到积分球内壁出现黑斑、白斑、涂层脱落、粉末掉落、局部发亮反光等问题。

故障成因：仪器长期使用自然老化、不当液体擦拭腐蚀涂层、长期强光直射、高温潮湿环境存放、频繁测试腐蚀性样品，导致积分球漫反射涂层均匀性彻底失效。

3.积分球光路遮挡、卡物故障

故障现象：开机自检异常、零位校准不通过、测量时光强不足、部分波长数据缺失，频繁触发光源检测异常报错。

故障成因：样品细小碎屑、纤维、粉尘结块掉落积分球内部，遮挡光路、遮光孔、采样孔；部分机型孔径切换结构卡顿，杂物卡在积分球光口位置，影响光线正常积分传输。

4.积分球光路偏移、结构松动故障

故障现象：仪器磕碰、跌落后出现测色整体偏色、SCI与SCE数据差值异常、定点测量重复性极差，无固定报错但所有色值系统性偏移。

故障成因：仪器摔落、挤压、长期震动，导致积分球固定卡扣松动、光孔对位偏移、内部结构位移，破坏光线积分均匀性。

5.积分球匹配光源异常联动故障

故障现象：频繁提示“光源失败”“闪光异常”，校准超时、测量中断，伴随数据跳动大、稳定性差；常见报错ER1-22、光源能量异常等。

故障成因：不单是灯管老化，积分球积灰、内壁反射率下降，会导致光线采集能量不足，触发光源系统报错；同时灯管衰减、驱动电路异常会反向影响积分球测光精度。

进口色差仪积分球故障解决维修方法：

1.积分球内壁污染、光路积灰故障解决方法

断电静置仪器，使用洗耳球、无尘吹气球干式吹扫积分球内部浮尘、测量口径缝隙、黑筒内壁杂物，全程禁止液体直接接触积分球内壁涂层。仪器外窗镜片、校准白板、黑筒外观，可使用无尘软布蘸取少量无水乙醇轻轻擦拭，擦拭后充分晾干再装机使用。清理完成后，在标准光源环境下执行完整黑白校准，多次复测标准白板数据，确认数值稳定无漂移即可正常使用。

2.积分球涂层老化、脱落故障解决方法

涂层属于一次性损耗结构，无法修复、无法补涂，轻微斑驳可临时校准后应急使用，但测色精度不达标，不适合质检、备案、出货验货场景。涂层大面积脱落、发白、反光不均时，需更换原厂配套积分球总成，禁止使用非通用配件，避免光路参数不匹配导致永久偏差。更换后需重新做整机光学校准、线性校正、重复性验证，确保测试数据准确性。

3.积分球光路遮挡、卡物故障解决方法

对于轻度遮挡物，断电后倾斜仪器，配合洗耳球多角度吹扫，清理内部游离异物，重新校准测试。对于内嵌异物，禁止自行拆机抠取，极易刮伤涂层、偏移光路，需专业人员拆机清理、复位光路结构。

4.积分球光路偏移、结构松动故障解决方法

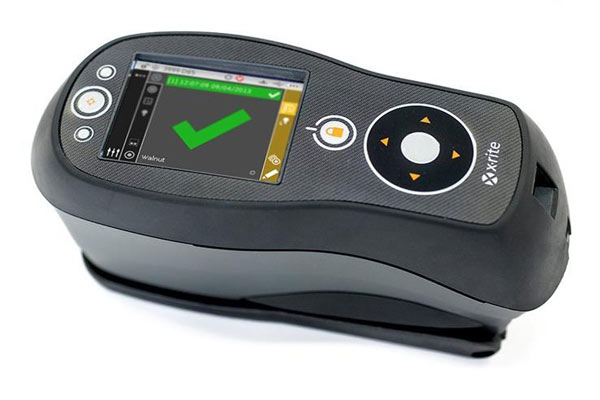

用户无自助修复能力，需专业拆机重新校准积分球同轴度、固定结构位置，锁紧固定卡扣与光路组件。2针对爱色丽Ci6X、日本CM系列等主流机型，需匹配原厂光路参数复位，完成整机光学补偿校准。3修复后必须做多组标准色板复测，验证重复性、准确性、同色异谱指标，达标后方可投入质检使用。

5.积分球匹配光源异常联动故障解决方法

首先进行基础排查，彻底清洁积分球与测量窗口，排除光路遮挡问题，重启仪器、恢复出厂设置后重新校准。若清洁无效，更换原厂匹配氙气闪光灯管，佩戴防静电手套操作，避免触碰灯管玻璃造成损耗。
